Corel Xara 2.0





Выбор типа фигуры


Кнопки типа фигуры определяют, что именно будет построено. Они действуют и на созданные ранее объекты, меняя их вид.

 Create polygons.

Режим создания многоугольников, активный по умолчанию. Если щелкнуть на кнопке при выделенном круге или эллипсе, то он превратится в многоугольник. Эта кнопка автоматически становится активной, если на рисунке выделен многоугольник, информируя пользователя о типе выделенного примитива.

 Create ellipses. Если эта кнопка нажата, инструмент QuickShape создает круги и эллипсы (рис. 3.31, а). Она становится активна и при выделенном на рисунке эллипсе, отображая тип фигуры. Если щелкнуть на

кнопке при активном многоугольнике .i эллипс (рис. 3.31, б).


Рис. 3.31.

Создание эллипса и превращение фигуры в эллипс

Starred shapes.

Кнопка доступна только при нажатой кнопке Create polygons. Это режим создания звезд из многоугольников. Если в документе выделен многоугольник, то щелчок на этой кнопке превратит его в звезду с числом лучей, равным количеству углов исходного многоугольника (рис. 3.32, б). Обратите внимание, что число узлов при этом удваивается. Если кнопка Starred shapes нажата без выделенных объектов, то по умолчанию с этого момента все новые многоугольники будут иметь форму звезд (рис. 3.32, а).

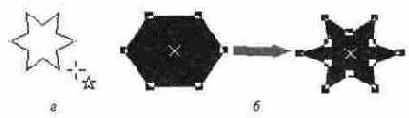

Рис. 3.32.

Создание звезды и превращение фигуры в звезду

Если подвести курсор к многоугольнику или звезде и выполнить двойной щелчок мышью на его центре, то фигура превратится в эллипс. Еще один двойной щелчок вернет ее в исходное состояние. При этом информация о "звездообразности" и числе сторон (лучей) сохраняется. Еще один двойной щелчок совершит обратное превращение.
